Laptop szervizelés otthon: LED-es laptop kijelző cseréje

2014. március 21., péntek 19:03

A notik.hu csapata 2014 óta az alkatrészek beszerelését már nem ingyen vállalja (kivéve az 1 csavar eltávoláításával járó cseréket), ezért új sorozatba kezdünk, ahol rövid képpel illusztrált leírással próbálunk segíteni vásárlóinknak, hogy otthon meg tudják csinálni a cserét. Sorozatunk első tagja bemutatja, hogy kell cserélni a törött LED háttérfényű kijelzőt.

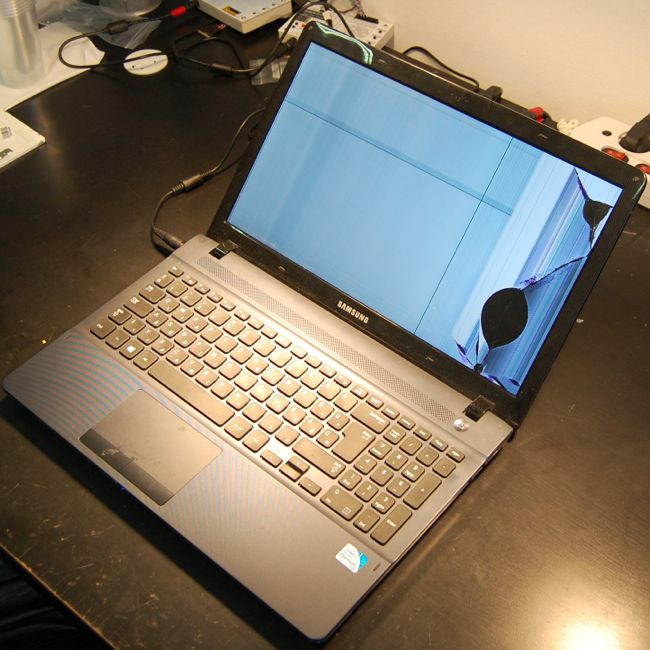

  1. Győzödjön meg róla, hogy a laptop kijelző törött, foltos vagy karcos, majd csatlakoztassa le a töltőt és az aksit a notebookról.

    Törött LCD Kijelző

    Sérült laptop kijelző

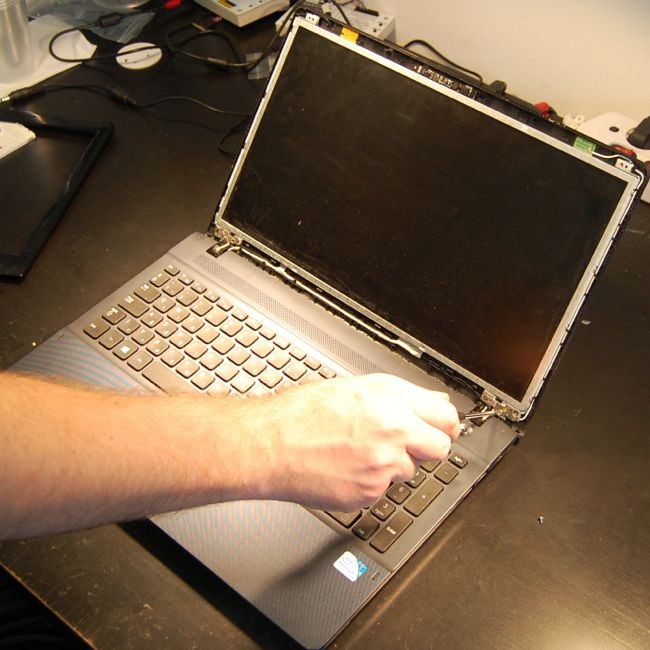

  2. Vegye le a kijelző keretet a sarkaiban található csavarok eltávolítása után. A keret első szétszerelés esetén jól illeszkedik a fedlaphoz, így néha kicsit feszíteni kell, de alaposan győzödjön meg róla, hogy az összes csavart eltávolította. Az egyszerű szerelhetőség érdekében a zsanérokat és a fedőlapot távolítsa el egymástól a lent található csavarok kicsavarozásával.

    Bezel eltávolítás

    LCD keret eltávolítása a hátlapról

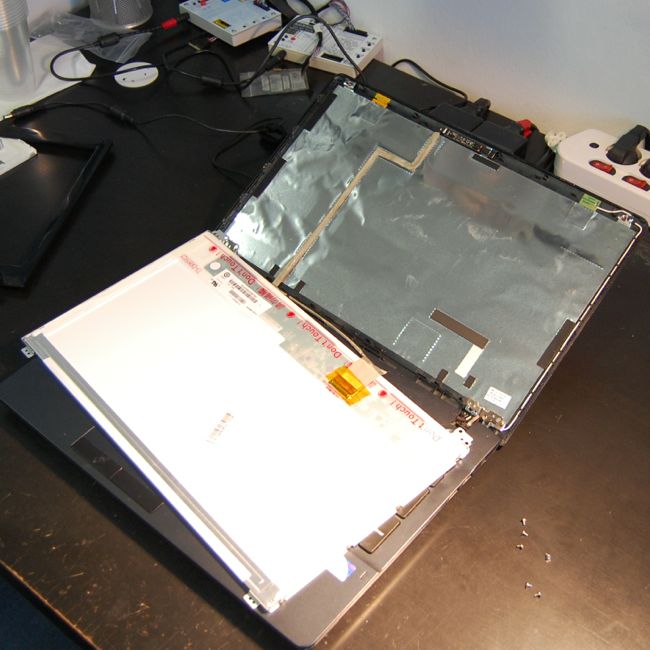

  3. A laptop kijelzőt döntse előre és hátul megtalálja a kijelző csatlakozóját.

    Hajtsa le a kijelzőt

    Hajtsa le az kijelzőt, hogy hozzáférjen a hátuljához

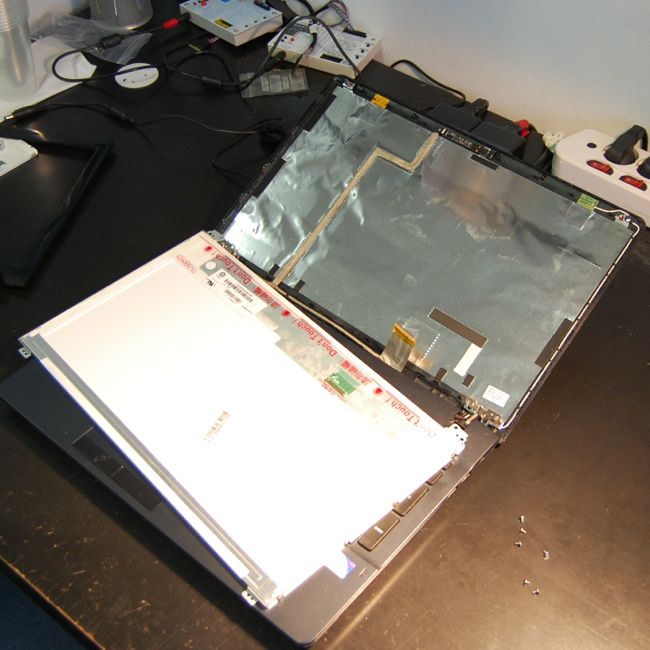

  4. Távolítsa el az LCD szalagkábelt.

    LCD Szalagkábel Lecsatlakoztatása

    Távolítsa el az LCD kijelző szalagkábelét

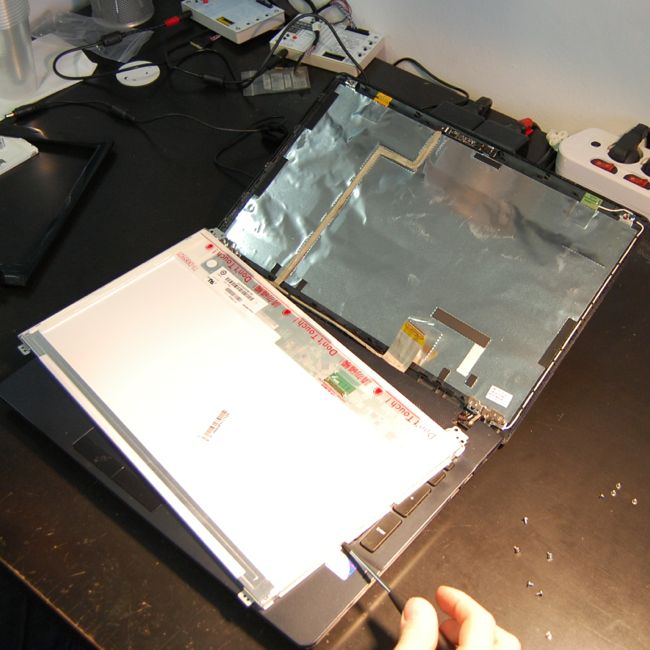

  5. Távolítsa el a zsanérpálcákat az LCD kijelző oldaláról. Amennyiben a zsanérpálca és a zsanér egybe van hegesztve, ennek eltávolítása azelőtt szükséges, mielőtt le tudná dönteni a kijelzőt.

    Zsanérpálca Eltávolítása

    Távolítsa el a zsanérpálcákat az LCD kijelző oldaláról.

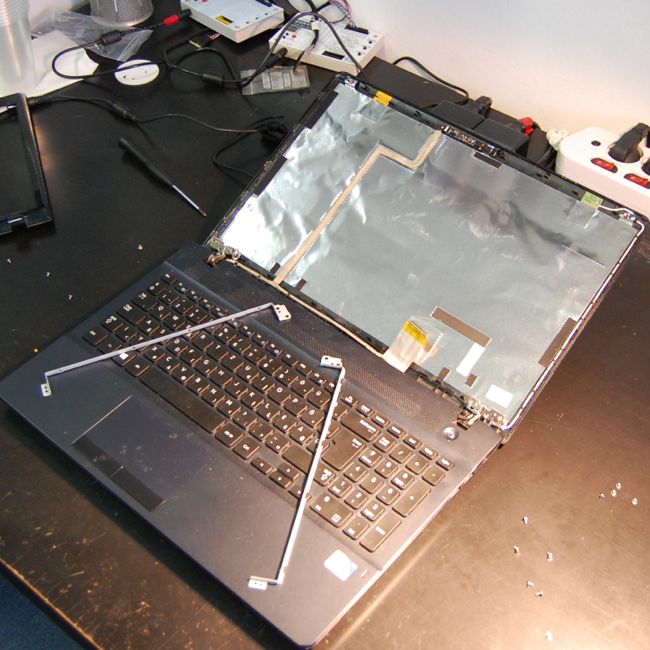

  6. A törött kijelző eltávolítása után csak a szalagkábel és a pár zsanérpálca marad.

    Zsanérpálca

    A kijelző eltávolítása után csak a zsanérpálca marad

  7. Rögzítse a notik.hu webáruházban vásárolt laptop kijelzőt a zsanértartó pálcákhoz.

    LCD rögzítése

    Rögzítse az LCD kijelzőt a zsanértartó pálcához

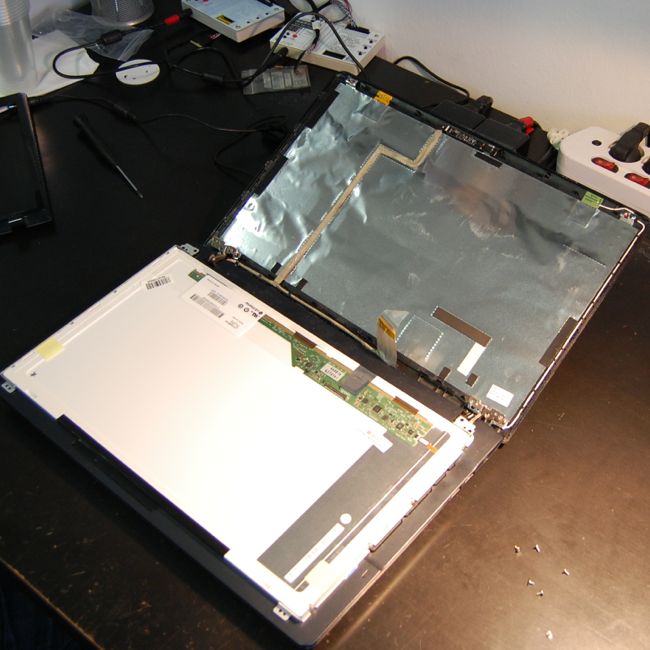

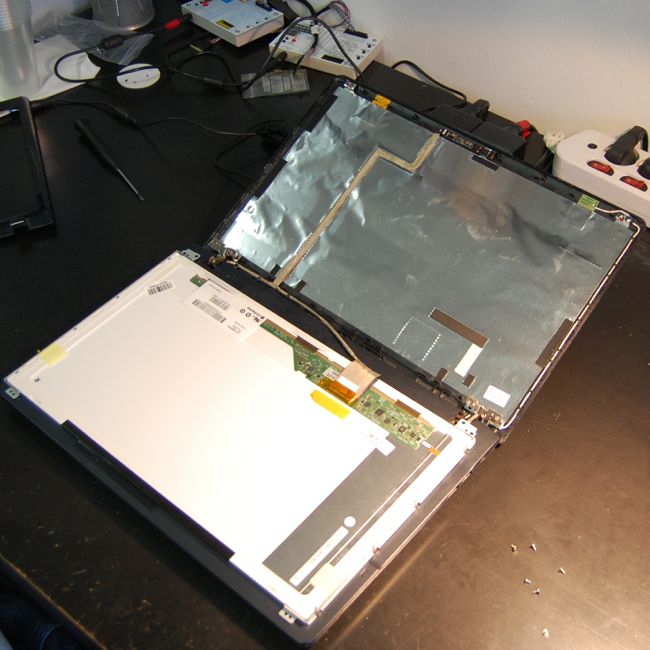

  8. Az LCD kijelző szalagkábelt kösse rá a kijelzőhöz. Amennyiben a csatlakozási pontja a másik oldalon van, rossz kijelzőt vásárolt, vagy nem kérte hozzá az átalakítókábelt. Ezesetben vegye fel a kapcsolatot ügyintézőnkkel vagy érdeklődjön a notik.hu fórumon.

    Szalagkábel rögzítése a kijelzőhöz

    Szalagkábel csatlakoztatása a kijelzőhöz

  9. Helyezze álló helyzetbe a kijelzőt és fektesse bele a hátlapba.

    Kijelző felállítás

    LCD kijelző felállítása

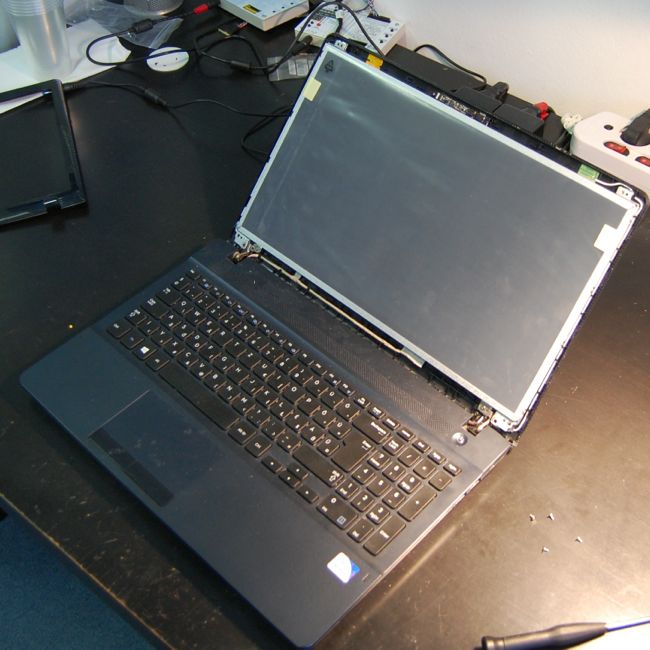

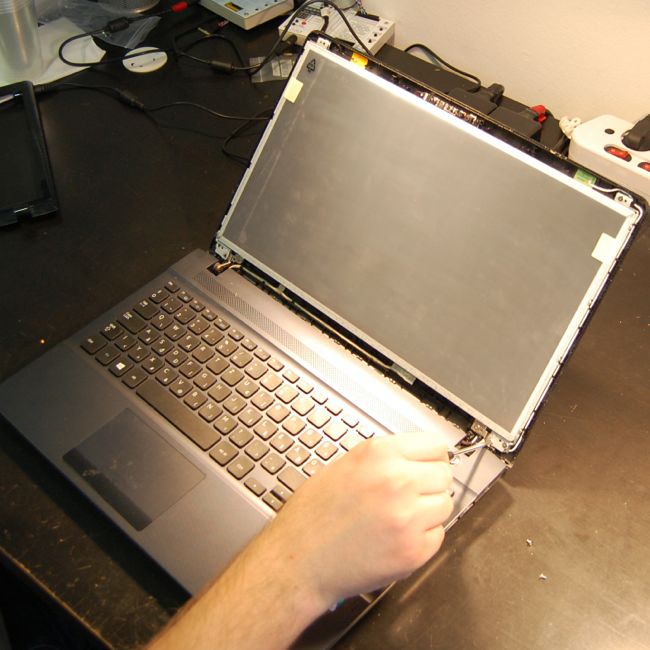

  10. Rögzítse a laptop kijelzőt a hátlaphoz a csavarokkal.

    Zsanér csavarok rögzítése a hátlaphoz

    Zsanér csavarok rögzítése

  11. Gondosan helyezze vissza a kijelző keretet és alaposan nézze meg, hogy a műanyag teljesen felfekszik-e a hátlaphoz. Amennyiben van hozzá csavar, csavarozza vissza.

    LCD keret rögzítése

    LCD kijelző keret visszapattintása

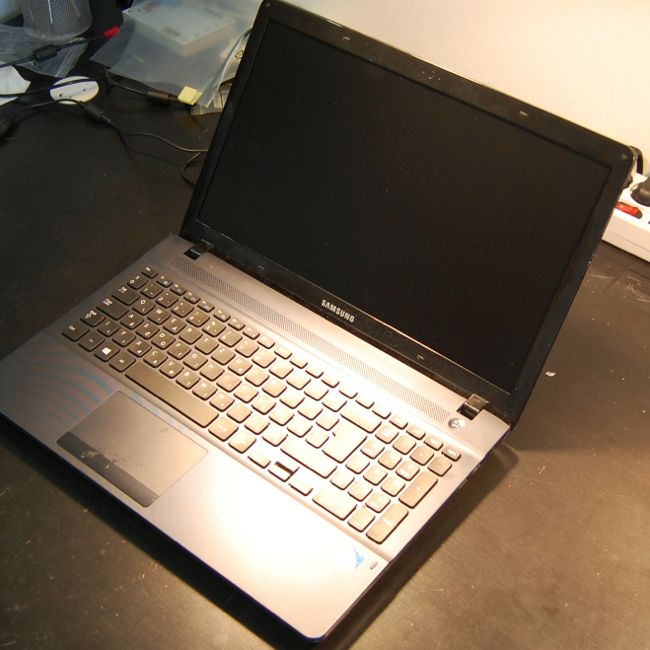

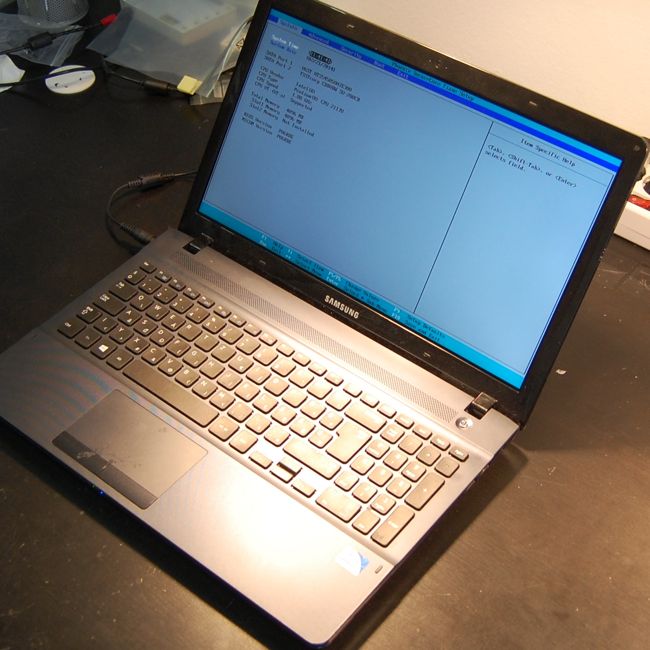

  12. Kapcsolja be a laptopot és győzödjön meg róla, hogy nincs hibája a kijelzőnek. Amennyibe előfordul pixelhiba, tájékozódjon, hogy érvényesíthető-e a pixel garancia.

    Kijelző tesztelés

    Új kijelző kipróbálása

2 hozzászólás a(z) “Laptop szervizelés otthon: LED-es laptop kijelző cseréje” témában

  • József

    Tisztelt notik.hu!
    Mit lehet akkor tenni, ha az LCD kijelző keret burkolatnál szétszerelésnél a burkolaton lévő néhány kis fülek egyik szára eltört? Samsung NP300E5Z-S02 gépről van szó. Azoknak a kis kiálló füleknek van rögzítő szerepük? Lehet-e ragasztani két komponensű műanyag ragasztóval?
    Köszönöm előre is!
    Üdvözlettel:
    József

    2016. március 25., péntek 21:07 »

  • nemeth9

    Kedves József!

    Azok a pöckök igen fontosak, azok húzzák hozzá a keretet a fedlaphoz, hogy szépen mindenhol felfeküdjön. Javítása nem lehetséges, új kijelző keretre kell cserélni a töröttet.
    A ragasztót nem ajánljuk, mert akkor nem lesz oldható a kötés, így a következő kijelző csere vagy bármi egyéb javítás csak roncsolással végezhető el.

    Üdv.:
    notik.hu

    2016. április 5., kedd 11:56 »
